EVB-I · 超声波系列
EVB-I 充电枪超声波焊接机
铜片/铝片 3mm 焊接 · 4000-12000W
- 焊接范围
- 3mm
- 最大功率
- 12KW
- 振幅输出
- 32μm

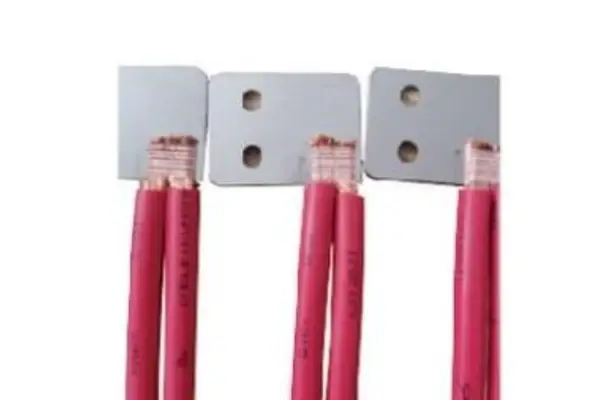

专业级超声波焊接设备，适用于充电枪头部铜/铝端子焊接，输出稳定，焊接强度高。
适用范围与过程控制
覆盖 GB/T 20234 系列国标交流 / 直流充电接口。
IEC 62196 系列国际充电接口与通讯协议。
兼容 SAE J1772 / NACS 升级路径与北美客户认证。
工位如何串联
ST01
自动送线
端子自动送料，人工摆放线缆
ST02
剥皮压接
戴泰科压力监控 · 刀模寿命报警
ST03
视觉检查
位移传感识别压接高度 · 颜色传感识别线序
ST04
良品排出
不良品自动排出，良品入循环倍速链
技术规格
基本参数
- 焊接范围（厚度）
- 铜片 3mm / 铝片 3mm
- 整机尺寸（长×宽×高）
- 450×550×780 mm
- 机架重量
- 110 kg
- 工作电压
- 380V AC
- 最大功率
- 4000W ~ 12000W
- 最大振幅输出（峰到峰）
- 32μm
- 工作气源压力
- 0.1 – 0.5 MPa
- 气源过滤精度
- 5μm
- 焊头气缸直径
- φ100mm
- 焊头行程
- 50mm
- 工作温度
- -5℃ ~ 50℃
- 工作湿度
- 30% ~ 95%
把你的节拍与线型告诉我们
48 小时内由工程师回复
无论是单机替换、整线升级还是整厂交付，我们先做工艺评估，再谈设备。
